6~35кВ ленточный бронированный кабель среднего напряжения

штат:

Количество:



Запрос цены Добавить в корзину

ОБЗОР

СПЕЦИФИКАЦИЯ

СТРОИТЕЛЬСТВО

ПАРАМЕТР

Приложение

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена подходит для использования в системах передачи и распределения переменного тока с номинальным напряжением 6–35 кВ.

В зависимости от защитного слоя его можно прокладывать отдельно в воздухе, кабельном лотке, внутреннем настенном кронштейне, кабельной коробке, прямом захоронении под землей, кабельных траншеях, трубах и т. д.

Стандарт:

МЭК60502-2; МЭК60228; МЭК60332-1/2/3; БС6622; БС7835; DIN VDE 0276-620 ; АС/НЗС 1429.1; ГБ/Т12706; ИКЭА-С-66-524

Номер ядра: 1 ядро, 3 ядра

Броня: Алюминиевая лента (ATA), Лента из оцинкованной стали (STA).

Долгосрочная рабочая температура проводника кабеля составляет 90 ℃.

Температура окружающей среды для установки: ≥0 ℃.

При коротком замыкании кабеля максимальная температура проводника составляет 250 ℃ длительностью не более 5 секунд.

Свойство огнестойкости, огнестойкости, водонепроницаемости, можно выбрать без галогенов с низким дымовыделением.

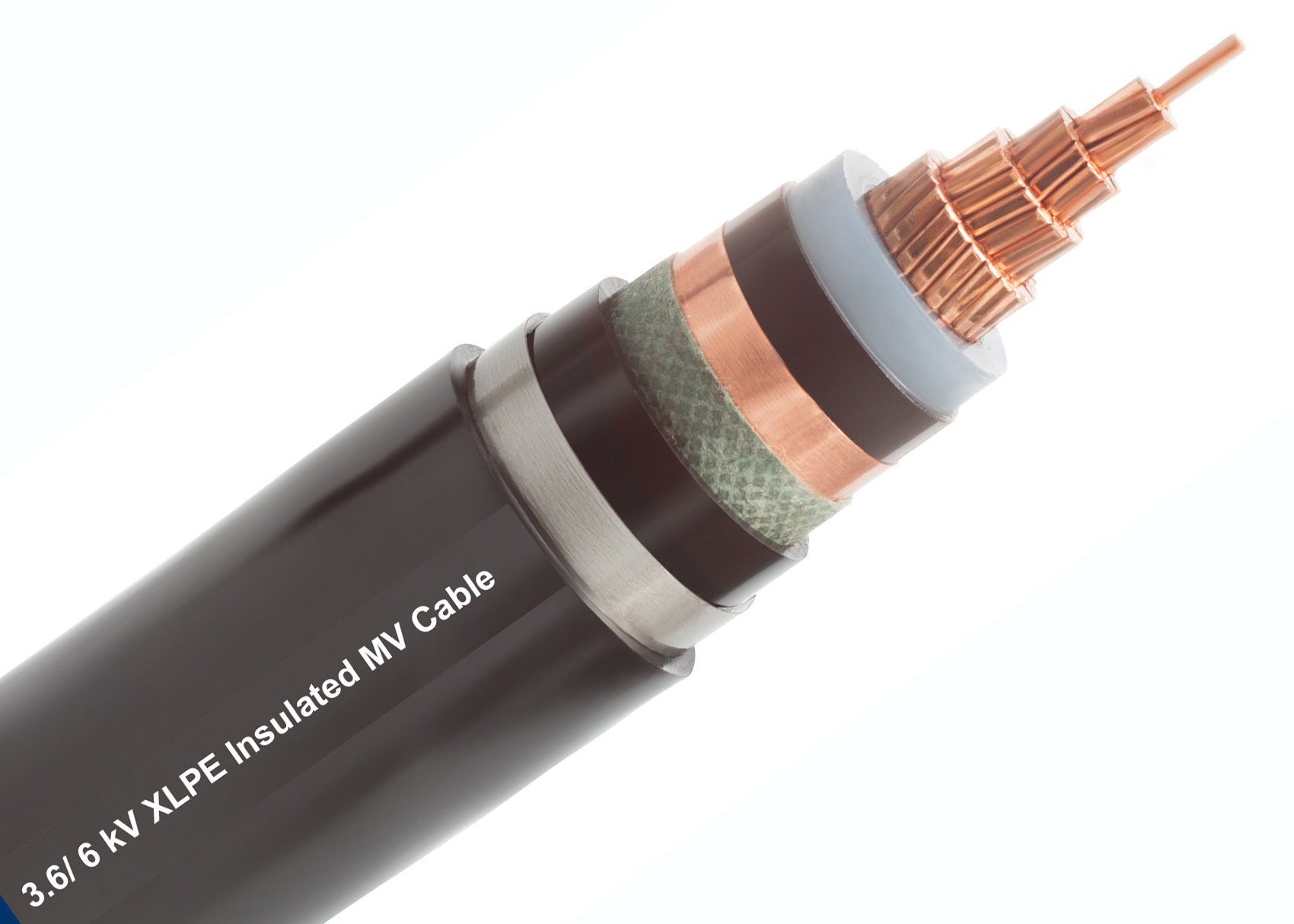

1. Проводник (медь, алюминий)

2. Экран проводника

3. Изоляция (XLPE, TR-XLPE)

4. Изоляционный экран

5. Медный экран (медная лента, медная проволока)

6. Наполнитель

7. Упаковочная лента

8. Лента армированная (Алюминиевая лента, стальная лента)

9.Внутренняя оболочка (ПВХ, ЛШФ)

10.Упаковочная лента

11. Внешняя оболочка (ПВХ, ПЭ, ПЭВП, ЛШФ)

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
10	3.69	2.5	30.20	1783	1599	1.83	3.08
16	4.74	2.5	32.40	2085	1790	1.15	1.91
25	6.00	2.5	35.40	2532	2062	0.727	1.2
35	7.00	2.5	37.70	2976	2326	0.524	0.868
50	8.30	2.5	40.70	3519	2639	0.387	0.641
70	10.00	2.5	44.60	4381	3108	0.268	0.443
95	11.60	2.5	48.20	5361	3598	0.193	0.320
120	13.00	2.5	51.70	6333	4104	0.153	0.253
150	14.60	2.5	55.30	7376	4638	0.124	0.206
185	16.20	2.5	58.90	8678	5239	0.0991	0.164
240	18.40	2.6	64.50	10746	6233	0.0754	0.125
300	20.60	2.8	70.50	12969	7328	0.0601	0.100
400	23.50	3.0	78.20	16976	9727	0.0470	0.0778
500	26.6	3.2	87.00	21005	11683	0.0366	0.0605

Узнать больше

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
16	4.74	3.4	40.69	2388	2093	1.15	1.91
25	6.00	3.4	43.46	2871	2401	0.727	1.2
35	7.00	3.4	49.04	3620	2971	0.524	0.868
50	8.30	3.4	52.05	4202	3322	0.387	0.641
70	10.00	3.4	53.07	4780	3507	0.268	0.443
95	11.60	3.4	56.73	5775	4013	0.193	0.320
120	13.00	3.4	60.15	6741	4511	0.153	0.253
150	14.60	3.4	63.38	7775	5037	0.124	0.206
185	16.20	3.4	68.02	8949	5510	0.0991	0.164
240	18.40	3.4	72.37	11172	6660	0.0754	0.125
300	20.60	3.4	77.29	13309	7669	0.0601	0.100
400	23.50	3.4	85.78	17162	9912	0.0470	0.0778
500	26.6	3.4	92.00	21065	11742	0.0366	0.0605

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
25	6.00	4.5	48.62	3339	2869	0.727	1.2
35	7.00	4.5	51.59	3797	3147	0.524	0.868
50	8.30	4.5	54.80	4406	3526	0.387	0.641
70	10.00	4.5	58.02	5294	4021	0.268	0.443
95	11.60	4.5	62.08	6376	4613	0.193	0.320
120	13.00	4.5	65.50	7370	5141	0.153	0.253
150	14.60	4.5	68.73	8431	5693	0.124	0.206
185	16.20	4.5	72.37	9817	6378	0.0991	0.164
240	18.40	4.5	77.72	11906	7393	0.0754	0.125
300	20.60	4.5	83.84	14922	9282	0.0601	0.100
400	23.50	4.5	91.14	18054	10804	0.0470	0.0778
500	26.6	4.5	97.35	22019	12696	0.0366	0.0605

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
25	6.00	5.5	53.94	3984	3514	0.727	1.2
35	7.00	5.5	56.51	4463	3813	0.524	0.868
50	8.30	5.5	59.72	5104	4224	0.387	0.641
70	10.00	5.5	62.94	6026	4753	0.268	0.443
95	11.60	5.5	66.80	7118	5356	0.193	0.320
120	13.00	5.5	70.22	8145	5916	0.153	0.253
150	14.60	5.5	73.45	9239	6501	0.124	0.206
185	16.20	5.5	77.29	10696	7257	0.0991	0.164
240	18.40	5.5	83.84	13685	9173	0.0754	0.125
300	20.60	5.5	88.56	15936	10295	0.0601	0.100
400	23.50	5.5	96.06	19171	11922	0.0470	0.0778
500	26.6	5.5	102.27	23217	13894	0.0366	0.0605

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
25	6.00	8.0	65.94	5323	4853	0.727	1.2
35	7.00	8.0	68.51	5841	5191	0.524	0.868
50	8.30	8.0	71.72	6539	5659	0.387	0.641
70	10.00	8.0	75.14	7565	6292	0.268	0.443
95	11.60	8.0	78.80	8689	6926	0.193	0.320
120	13.00	8.0	83.62	10653	8424	0.153	0.253
150	14.60	8.0	86.85	11847	9109	0.124	0.206
185	16.20	8.0	90.49	13377	9938	0.0991	0.164
240	18.40	8.0	95.84	15665	11153	0.0754	0.125
300	20.60	8.0	100.56	18000	12360	0.0601	0.100
400	23.50	8.0	108.06	21366	14116	0.0470	0.0778
500	26.6	8.0	114.27	25544	16221	0.0366	0.0605

Номинал. Раздел	Диаметр проводника.	Номинал. Толщина инсинуации	Кабель прибл. Общий диаметр. мм	Кабель прибл. Масса. кг/км		Макс. Сопротивление постоянному току при 20 ℃ Ом/км
мм²	мм	мм	Три ядра	Три ядра		КУ	АЛ
мм²	мм	мм	Три ядра	КУ	АЛ	КУ	АЛ
25	6.00	10.5	77.94	6976	6506	0.727	1.2
35	7.00	10.5	81.91	8406	7757	0.524	0.868
50	8.30	10.5	84.92	9156	8276	0.387	0.641
70	10.00	10.5	88.34	10296	9023	0.268	0.443
95	11.60	10.5	92.00	11524	9761	0.193	0.320
120	13.00	10.5	95.62	12753	10523	0.153	0.253
150	14.60	10.5	99.05	14062	11324	0.124	0.206
185	16.20	10.5	102.49	15615	12176	0.0991	0.164
240	18.40	10.5	107.84	18005	13492	0.0754	0.125
300	20.60	10.5	112.56	20438	14798	0.0601	0.100
400	23.50	10.5	120.06	23935	16685	0.0470	0.0778
500	26.6	10.5	126.27	28263	18940	0.0366	0.0605
